2、刻度清晰，表盘刻度清晰，读数方便。手摇柄，手摇轻松不吃力材质好；
3、多个量程，多个量程，满足各种测量。
1、测量范围和准确度见表1
表1
|
型号 |
测量范围 Ω |
最小分度值 Ω |
准确度 % |
|
ZC29B-1 |
0-10 |
0.1 |
5 |
|
0-100 |
1 |
||
|
0-1000 |
10 |
||
|
ZC29B-2 |
0-1 |
0.01 |
|
|
0-10 |
0.1 |
||
|
0-100 |
1 |
2、辅助接地电阻影响改变量，当辅助接地电阻由500Ω改变至表2规定值时，其允许改变量不应超过其表中规定值。
表2
|
辅助接地电阻（Ω） |
0 |
1000 |
2000 |
5000 |
|
允许改变量用等级指数的百分数表示（%） |
100 |
100 |
100 |
200 |
3、其他参数见表3
表3
|
项目 |
内容 |
|
|
使用环境条件 |
温度（℃） |
-25~+40 |
|
相对湿度（%） |
25-80 |
|
|
手柄转速（r/min） |
150 |
|
|
绝缘电阻（MΩ） |
≥20 |
|
|
电压试验（V） |
500 |
|
|
外形尺寸（l×b×h，mm） |
172×116×135 |
|
|
重量（kg） |
2.0 |
|
1.使用与操作
4.1 使用
4.1.1 测量接地电阻时接线
E端钮接5m导线，P端钮接10m导线，C端钮接20m导线，导线的另一端分别接被测物接地极E' ，电位探棒P'和电流探棒C'，且E'、P'、C'应保持直线，其间距为20m。

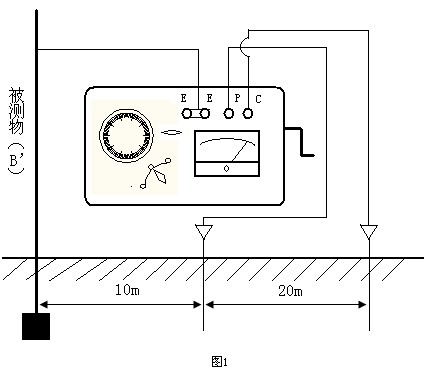

a. 测量大于等于1Ω接地电阻时见图1，将仪表上2个E端钮连接在一起。

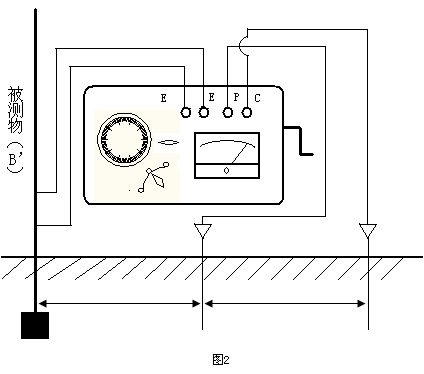

b. 测量小于1Ω接地电阻时见图2（适用于ZC29B-2）
将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

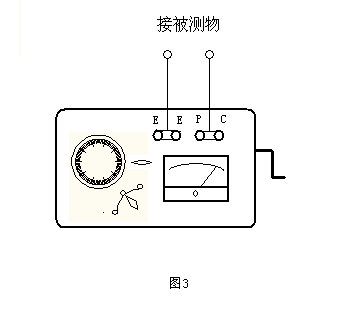

4.1.2 测量低电阻导体的电阻值接线见图3
将仪表2个E端钮短接在一起，P、C两端钮短接在一起，然后分别接到被测物。

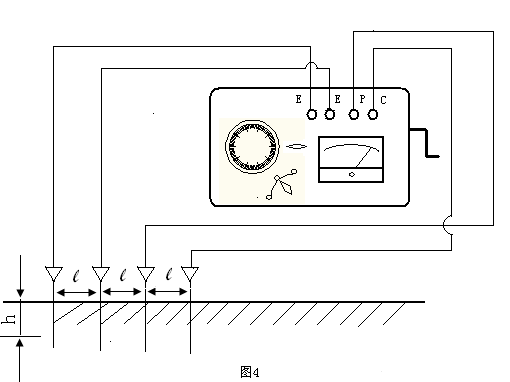

4.1.3 测量土壤电阻率接线如图4
ZC29B-2型可以测量土壤电阻率，在被测区沿直线埋入地下四根探棒，彼此相距为“l”，棒的埋入深度h不应超过l/20
所测的土壤电阻率为
ρ=2πlR
式中： R——仪表的读数
l——探棒和探棒间的距离
ρ——该地区的土壤电阻率
上法所得到的电阻率，可以近似认为是在被埋入棒之间区域内的平均土壤电阻率。
4.2 操作步骤
a. 仪表端钮接线应正确无误。
b. 仪表置于水平后，调整检流计的机械零位。
c. 将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针指在“0”点。此刻刻度盘上读数乘上倍率档即为被测电阻值。
d. 如刻度盘读数小于1时，仍未取得平衡，可将倍率开关置于小一档倍率，直至调节到完全平衡为止。
e. 若发现仪表检流计指针有抖动现象时，可变化摇柄转速，以消除抖动现象。
f. 若仪表检流计灵敏度过低，可在探棒周围注水或盐水以湿润。
5. 注意事项
a. 禁止在有雷电或被测物带电时进行检测。
b. 仪表携带、使用时须小心轻放，避免剧烈震动。
6. 成套性
a. ZC29B型接地电阻测试仪 一台
b. 皮袋 一台
c. 辅助接地帮 二根
d. 导线 5m、10m、20m 各一根
e. 附件袋 一只
f. 使用说明书 一份
g. 产品合格证 一份
7. 其他
仪器自用户购买起12个月内，用户完全遵守使用说明书中所规定的使用规则，且原出厂封印仍完整的条件下，发现仪器不能正常工作时，则制造厂应负责免费给予更换或修理，并与本厂销售科联系。

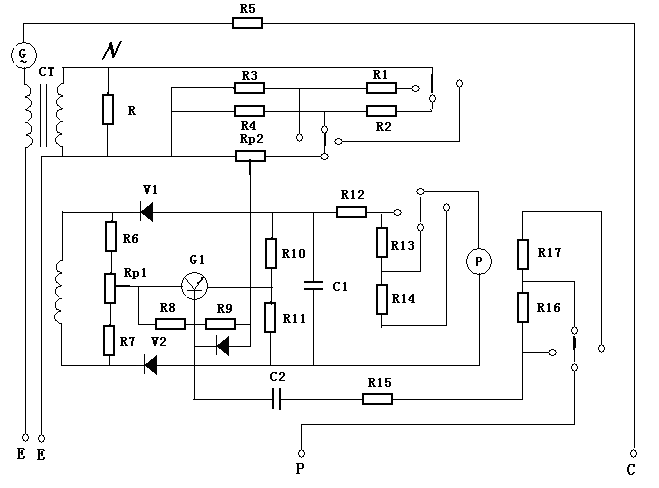

8. 电气原理图
1. 禁止在有雷电或被测物带电时进行测量。
2. 进行测量时，要清理接地线上的油漆和铁锈，减小E—E′端线上的接触电阻。
3. 测量时应把仪表放平稳，不使仪表摇晃，以使检流计指针平稳地指向“0”。
4. 仪表运输须小心轻放，避免剧烈动震动。
