在电力行业中 ，配电设施规模大、设备密度高 ，且具有分散、地理环境复杂 ，靠近用户侧等特点 ，容易受到偷盗 ，恶意破坏 ，杂物堆积 ，建筑施工等影响。 因此，建设一套配网综合监控系统 ，随时监控配电设施的运行状况 ，对配电网提升运行维护能力 ，保证设备正常运行具有重大意义。传统配电设施管理模式存在的问题：
1、很多装置未联网 ，只可以本地监测和控制。
2、依靠人工巡视 ，无法及时发现事故隐患。
3、配电设施数量巨大 ，分布较分散 ，管理难度高 ，运维压力巨大 。
4、联网的各系统独立运行 ，形成监控“孤岛”现象 ，无法统一管理。
5、因此 ，建设一套配网综合监控系统 ，随时监控配电设施的运行状况 ，对配电网提升运行维护能力 ，保持设备正常运行具有重大意义。
二、系统介绍
针对现状 ，配电站房运维技术攻关组研发了一套站房 智能融合终端（STU)监测预警装置 ，包含智能管理网关、 硬盘录像机、综合电源、工业交换机、 中央处理单元、 终端监控单元等设备 ，实现对前端终端设备的数据采集 分析处理后上送至后台预警预判与处理支撑， 同时保障 就地联动运行 ，是智慧配电房的 ”中枢“ 。整体采用紧 凑型标准化设计安装 ，施工调试简便 ，方便部署 ，不影响一次设备的安全运行。
结合多年变电站和开闭所运行管理的经验 ， 以 DSA5200平台为核心技术 ，实现了三维建模、集中监控、 实时报警和台账管理等软件功能。 同时具备了智能环网 柜DTU运行监控、高压开关柜带电显示、 电流电压等负 载运行监控、母线及电缆测温监控、立体全方位可视化、 智能门禁、多类气体在线监测以及机器人巡检等功能。 配网综合监控系统可以实现动力环境最优化 ：各数据的 检测与设备控制 ，避免运行环境的失控导致配电设备运 行故障 ，保证维护人员安全 ，延长设备使用寿命 ，控制 配电房粗放式高额管理成本 ，实现配电房综合监控的远程集中管理。

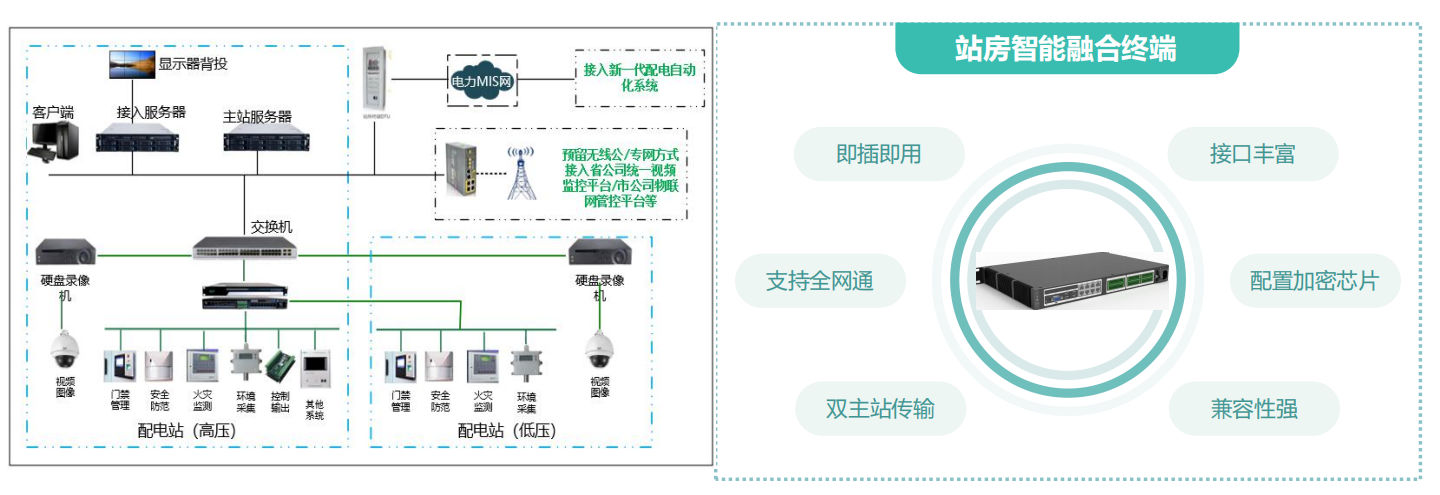

三、网络架构
站房智能融合终端实现对站内各种传感器、在线监测等前端感知设备的数据汇集 ，分析处理后以”遥测、遥信、遥控“的方式与站端配电自动化通讯单元进行104协 议交互 ，经配电自动化通讯单元汇总配电站房监测数据和辅控数据后统一利用现有通信通道（可选择光纤/电力专网/无线公网等方式）进入配自系统”一区数据网“， 同 时站端预留了无线方式（支持VPDN、APN专线等）以备后期接入辅控统一平台。
由配电自动化主站完成对前端电气量数据和非电气量数据的多维度展示、分析应用 ，实现远端控制管理。
四、系统功能
1、门禁管理
2、在线监测
3、环境量监控
4、智慧联动
5、视频监控
五、后台展示
实际应用：
1 、可通过主站侧远程查看开闭所内部 环境量温湿度、SF6 、氧气等浓度状况， 站所门禁状态等。
2 、实现远程遥控风机、水泵、空调、 开关门操作。可选择在站端测配置“ 智 能联动” 实现开闭所 的“ 自我调节”。
3 、将一次设备的电缆测温和局放纳入 监测范围，进一步完善了针对一次设 备故障的周期管理，提供数据支撑。
4 、在平台侧可选择“ 曲线”“饼状图”“柱形图”等各种形式展示辅控量， 并且设置重要数据量的报警阈值。当 发生异常时弹窗提示。
5 、平台测可永久储存历史告警记录， 例如门禁开关门记录，对历史追忆提供支撑。

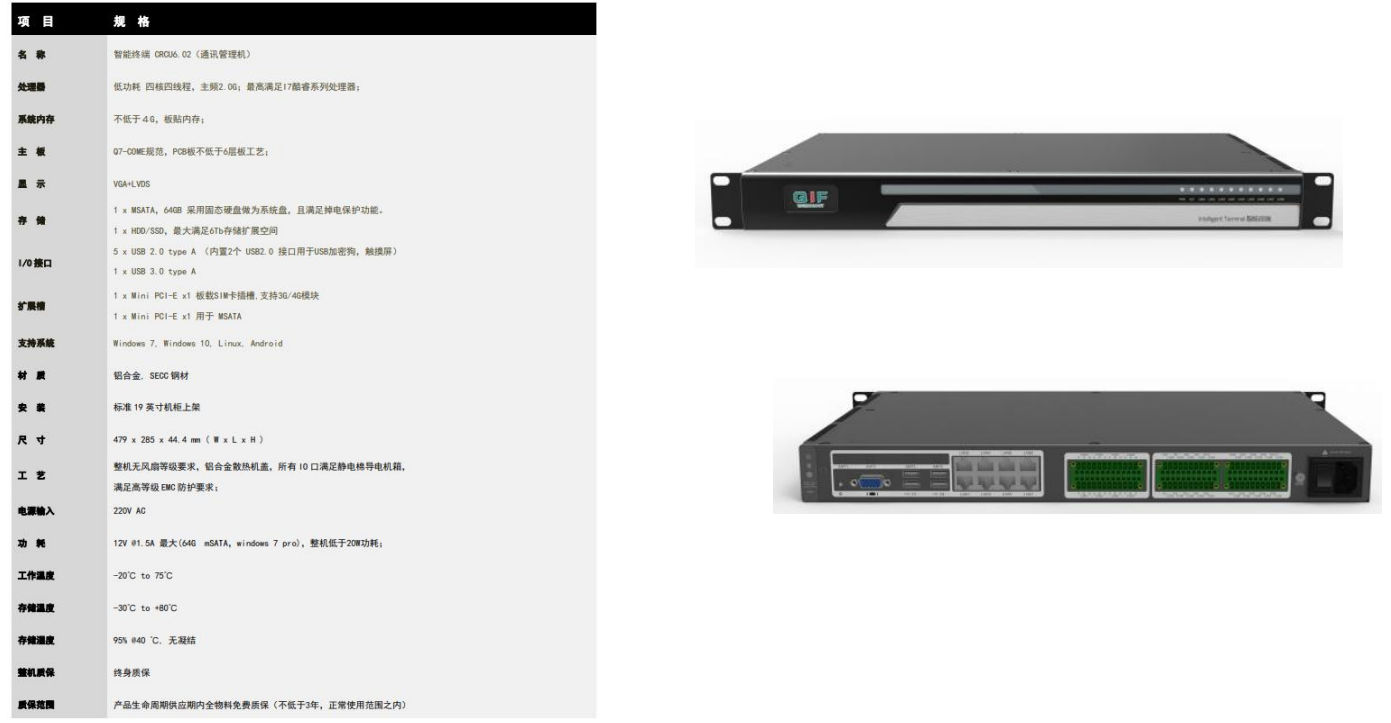

核心单元简介：
